一、基本认识

1. borg系统

Borg系统是google公司研发的一套服务管理软件（战略武器），borg系统是kubernetes的前身，kubernetes也是google公司开发的，架构设计思想是参考borg系统来件架构设计的。

Google在十几年前已经开发应用：borg系统，容器化管理方式。
google的秘密武器

Borg. Google的Borg系统运行几十万个以上的任务，来自几千个不同的应用，跨多个集群，每个集群（cell）有上万个机器。它通过管理控制、高效的任务包装、超售、和进程级别性能隔离实现了高利用率。它支持高可用性应用程序与运行时功能，最大限度地减少故障恢复时间，减少相关故障概率的调度策略。以下就是Borg的系统架构图。其中Scheduler负责任务的调度。

2. k8s基本介绍

k8s软件参考 borg系统架构，使用go语言开发的。

就在Docker容器技术被炒得热火朝天之时，大家发现，如果想要将Docker应用于具体的业务实现，是存在困难的——编排、管理和调度等各个方面，都不容易。于是，人们迫切需要一套管理系统，对Docker及容器进行更高级更灵活的管理。就在这个时候，K8S出现了。

K8S，就是基于容器的集群管理平台，它的全称，是kubernetes

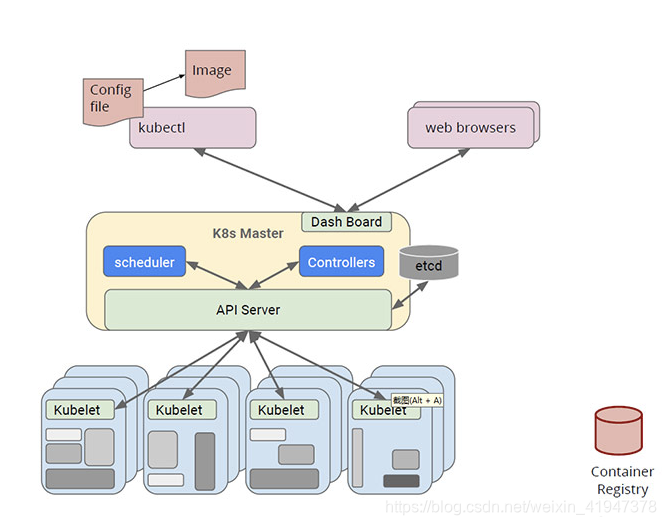

发送请求： kubectl 客户端指令 ，浏览器（可视化方式：rancher,dashboard…）
Master节点： scheduler 调度器 ，负责计算该把pod调度到哪一个node节点
Controllers ： 控制器 ，负责维护node节点资源对象（deployment,rs,pod）
apiServer : 网关，所有请求都必须要经过网关
etcd: 存储服务发现，注册，集群状态信息，调度信息
node节点： 每一个node节点都运行一个kubelet进程，此进程负责本机服务的pod的创建维护。
Regitry: 镜像仓库—阿里镜像仓库—或者 harbor构建一套自己的私有仓库

3. k8s主要功能

Kubernetes是docker容器用来编排和管理的工具，它是基于Docker构建一个容器的调度服务，提供资源调度、均衡容灾、服务注册、动态扩缩容等功能套件。Kubernetes提供应用部署、维护、 扩展机制等功能，利用Kubernetes能方便地管理跨机器运行容器化的应用，其主要功能如下：

• 数据卷: Pod中容器之间共享数据，可以使用数据卷。
• 应用程序健康检查: 容器内服务可能进程堵塞无法处理请求，可以设置监控检查策略保证应用健壮性。
• 复制应用程序实例: 控制器维护着Pod副本数量，保证一个Pod或一组同类的Pod数量始终可用。
• 弹性伸缩: 根据设定的指标（CPU利用率）自动缩放Pod副本数。
• 服务发现: 使用环境变量或DNS服务插件保证容器中程序发现Pod入口访问地址。
• 负载均衡: 一组Pod副本分配一个私有的集群IP地址，负载均衡转发请求到后端容器。在集群内部其他Pod可通过这个ClusterIP访问应用。
• 滚动更新: 更新服务不中断，一次更新一个Pod，而不是同时删除整个服务。
• 服务编排: 通过文件描述部署服务，使得应用程序部署变得更高效。
• 资源监控: Node节点组件集成cAdvisor资源收集工具，可通过Heapster汇总整个集群节点资源数据，然后存储到InfluxDB时序数据库，再由Grafana展示。
• 提供认证和授权: 支持属性访问控制（ABAC）、角色访问控制（RBAC）认证授权策略。

二、集群架构

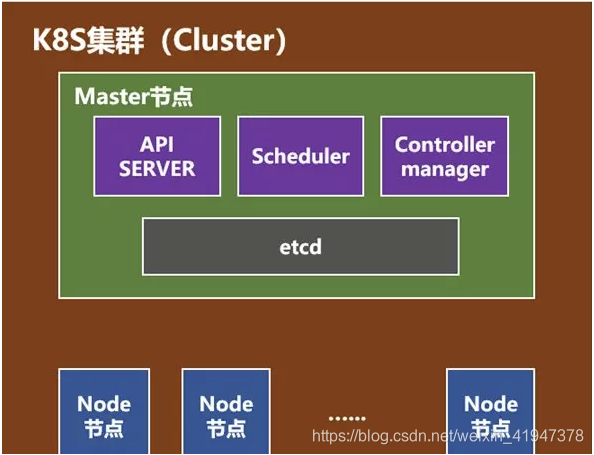

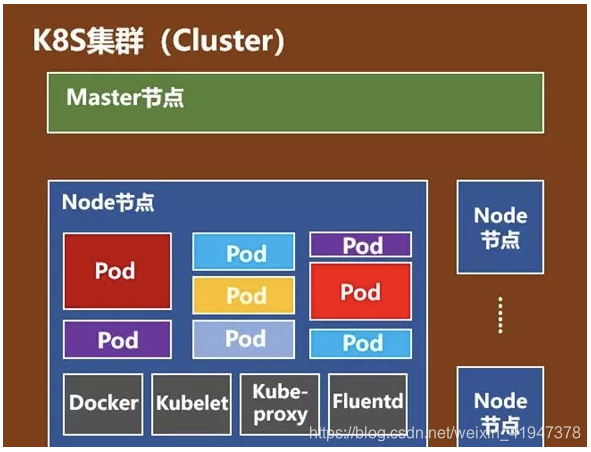

1. k8s集群

这个集群主要包括两个部分：

• 一个Master节点（主节点）
• 一群Node节点（计算节点）

一看就明白：Master节点主要还是负责管理和控制。Node节点是工作负载节点，里面是具体的容器。

2. Master节点

Master节点包括API Server、Scheduler、Controller manager、etcd。API Server是整个系统的对外接口，供客户端和其它组件调用，相当于“营业厅”。Scheduler负责对集群内部的资源进行调度，相当于“调度室”。Controller manager负责管理控制器，相当于“大总管”。

Api Server 网关 ，所有的请求指令都必须经过 ApiServer 转发

scheduler 调度器，把请求指令（crud）调用到合适的node节点上。把调度请求发送给apiserver,apiserver将会把请求指令存储在etcd. node节点有kubelet监控etcd，监控到本node节点的指令，就会获取指令，在node节点执行。

controllers 控制器（十几个控制器），每一个控制器对应相应的资源，控制器对这些资源进行管理（curd）

etcd nosql,存储一些指令，用来做服务注册与发现

3. node节点

Node节点包括Docker、kubelet、kube-proxy、Fluentd、kube-dns（可选），还有就是Pod

Pod: 是k8s管理的最小的基本单元。Pod内部可以运行一个或者多个容器。一般情况下，pod内部只允许一个容器运行，便于管理。pod是一个用来封装容器的容器。

Docker： docker引擎，pod内部运行的都是容器，这个容器是由docker引擎创建的，docker引擎是node节点基础服务。

Kubelet: node节点代理，kubelet代理master节点请求，在本地node节点执行；监听etcd,获取指令管理pod,kubelet是真正管理pod的组件。

Kube-proxy: 代理服务 ，主要是用来生成网络规则，创建访问路由，创建service网络访问规则，负载均衡规则，即设置iptables负载规则，更新service虚拟endpoints

Fluentd: 日志收集组件

Kubernetes集群架构（高可用集群：多个master,每一个对应一群node节点）
1、一个master对应一群node节点，node节点负责存储pod
2、node内部可以有一个pod,或者是多个pod，具体情况看pod所消耗的资源（cpu,内存），同时也必须看硬件资源
3、pod是k8s操作最小单元，pod内部运行的是一个，或者多个容器。

问题： k8s是什么？？？
K8s是一个容器编排（管理）工具，但是k8s不直接管理docker容器，而是间接通过管理pod的管理（编排）容器。

4. k8s master

4.1 api server

Kubernetes API Server: Kubernetes API，集群的统一入口，各组件协调者，以HTTP API提供接口服务，所有对象资源的增删改查和监听操作都 交给APIServer处理后再提交给Etcd存储。

4.2 managerController

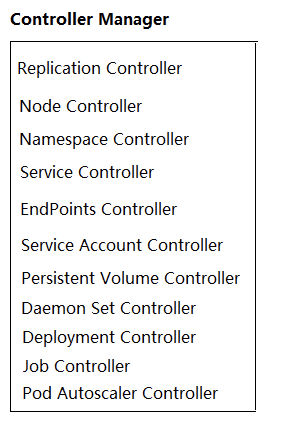

Kubernetes Controller: 处理集群中常规后台任务，一个资源对应一个控制器，而ControllerManager就是负责管理这些控制器的各个资源控制器对于如下：

• 1、Replication Controller: 管理维护Replication Controller，关联Replication Controller和Pod，保证Replication Controller定义的副本数量与实际运行Pod数量一致。


  副本控制器 — 实现副本数量和预期设定的数量永远保持一致。
  例如： 构建集群 ： 6台服务器集群 — k8s部署：预期设定数量=6 ，k8s能永远保证副本数据量一致等于6

• 2、Node Controller: 管理维护Node，定期检查Node的健康状态，标识出(失效|未失效)的Node节点。


  检查node节点监控状况；由k8s本身内部实现的。

• 3、Namespace Controller: 管理维护Namespace，定期清理无效的Namespace，包括Namesapce下的API对象，比如Pod、Service等。


  创建pod,会把pod分配在不同命名空间下，定期清理无效的namespace

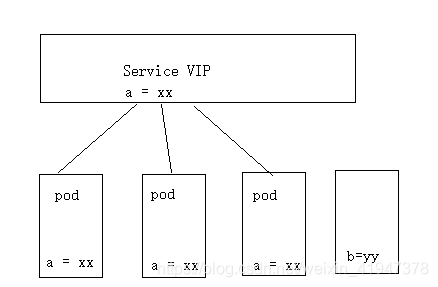

• 4、Service Controller: 管理维护Service（虚拟IP） ，提供负载以及服务代理。


  虚拟服务控制器，维护虚拟ip,提供负载均衡。

• 5、EndPoints Controller: 管理维护Endpoints，关联Service和Pod，创建Endpoints为Service的后端，当Pod发生变化时，实时更新Endpoints (即Pod Ip + Container Port)。


  提供了pod,service关联服务。


• 6、Service Account Controller: 管理维护Service Account，为每个Namespace创建默认的Service Account，同时为Service Account创建Service Account Secret。


  安全认证

• 7、Persistent Volume Controller: 管理维护Persistent Volume和Persistent Volume Claim，为新的Persistent Volume Claim分配Persistent Volume进行绑定，为释放的Persistent Volume执行清理回收。


  持久化数据卷控制器，给有状态服务部署控制器用的，数据持久化存储 PVC

• 8、Daemon Set Controller: 管理维护Daemon Set，负责创建Daemon Pod，保证指定的Node上正常的运行Daemon Pod。


  让每一个node节点都运行相同的服务

• 9、Deployment Controller: 管理维护Deployment，关联Deployment和Replication Controller，保证运行指定数量的Pod。当Deployment更新时，控制实现Replication Controller和　Pod的更新。


  无状态服务部署的控制器，支持滚动更新

• 10、Job Controller: 管理维护Job，为Jod创建一次性任务Pod，保证完成Job指定完成的任务数目


  定时任务控制器

• 11、Pod Autoscaler Controller: 实现Pod的自动伸缩，定时获取监控数据，进行策略匹配，当满足条件时执行Pod的伸缩动作


  自动更新控制器，可以根据指定条件自动扩容。

4.3 etcd

etcd，key-value的数据结构，cp模型

etcd 是一个分布式的、可靠的 key-value 存储系统，它用于存储分布式系统中的关键数据，这个定义非常重要。

etcd是一个第三方服务，分布式键值存储系统。用于保持集群状态，比如Pod、Service等对象信息

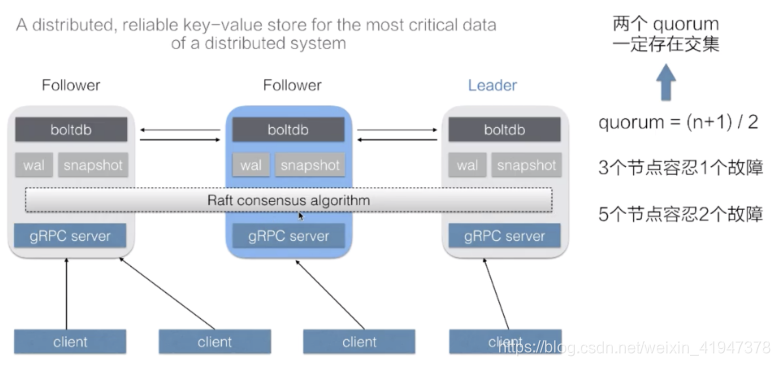

etcd是一个高可用的分布式键值(key-value)数据库。etcd内部采用raft协议作为一致性算法，etcd基于Go语言实现。Etcd是Kubernetes集群中的一个十分重要的组件，用于保存集群所有的网络配置和对象的状态信息。整个kubernetes系统中一共有两个服务需要用到etcd用来协同和存储配置，分别是：

1）网络插件flannel、对于其它网络插件也需要用到etcd存储网络的配置信息

2）kubernetes本身，包括各种对象的状态和元信息配置

4.4 scheduler

根据调度算法为新创建的Pod选择一个Node节点。 scheduler在整个系统中承担了承上启下的重要功能，承上是指它负责接收controller manager创建新的Pod，为其安排一个落脚的目标Node，启下是指安置工作完成后，目标Node上的kubelet服务进程接管后继工作。

也就是说scheduler的作用是通过调度算法为待调度Pod列表上的每一个Pod从Node列表中选择一个最合适的Node。

podQueue (即将要创建的pod进行排队)
nodeList (存储pod的节点的集合)
scheduler通过调度策略算法把pod 和 某一个node进行配对，存储在etcd,node节点kubelet监控到数据，把pod获取到在本地创建pod.

Scheduler就是k8s的调度器。

创建pod的流程：
1、kubeclt 发送创建的pod的指令，此时这个指令被apiserver拦截，把创建的pod存储在etcd
2、schduler 发起调用请求，此时这个指令被apiserver拦截，获取etcd中podQueue.NodeList
  调度算法：
  1）预选调度（遍历所有node，选出符合要求的候选节点：判断pod是否存在冲突，pod名称是否重复）
  2）优选策略（判断磁盘有没有冲突、节点是否已经存满了，cpu利用率是否最小、节点资源是否够用、是否和Pod匹配…）
  选择出一个合适的node节点
3、把选择合适的node,pod存储在etcd
4、node节点上有一个kubelet进程，发送请求获取pod,node对应创建资源
5、此时如果kubelet发现pod是本机节点需要创建的，kubelet就开始创建pod

5. k8s node

5.1 kubelet

【kubelet负责管理pods和它们上面的容器，images镜像、volumes、etc】

kubelet是Master在Node节点上的Agent，每个节点都会启动 kubelet进程，用来处理 Master 节点下发到本节点的任务，管理本机运行容器的生命周期，比如创建容器、Pod挂载数据卷、 下载secret、获取容器和节点状态等工作。kubelet将每个Pod转换成一组容器。

1、kubelet 默认监听四个端口，分别为 10250 、10255、10248、4194

• 10250（kubelet API）：kubelet server 与 apiserver 通信的端口，定期请求 apiserver 获取自己所应当处理的任务，通过该端口可以访问获取 node 资源以及状态。
• 10248（健康检查端口）：通过访问该端口可以判断 kubelet 是否正常工作, 通过 kubelet 的启动参数 –healthz-port 和 –healthz-bind-address 来指定监听的地址和端口。
• 4194（cAdvisor 监听）：kublet 通过该端口可以获取到该节点的环境信息以及 node 上运行的容器状态等内容，访问 http://localhost:4194 可以看到 cAdvisor 的管理界面,通过 kubelet 的启动参数 --cadvisor-port 可以指定启动的端口。
• 10255 （readonly API）：提供了 pod 和 node 的信息，接口以只读形式暴露出去，访问该端口不需要认证和鉴权。

kubelet 是 k8s 在node节点上的代理服务。pod的CRUD的是由node节点上kubelet来进行操作。kubelet实际上就相当于链式调用，上游服务是master(scheduler,apiserver),由node的kubelet接受请求，执行具体操作。

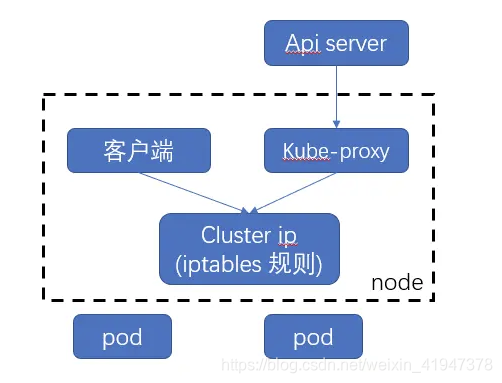

5.2 kube-proxy

在Node节点上实现Pod网络代理，维护网络规则和四层负载均衡工作，kube-proxy 本质上,类似一个反向代理. 我们可以把每个节点上运行的 kube-proxy 看作 service 的透明代理兼LB.

kube-proxy 监听 apiserver 中service 与Endpoint 的信息, 配置iptables 规则,请求通过iptables 直接转发给 pod

kube-proxy 反向代理，但是kube-proxy不执行具体的代理任务，通过设置iptables/ipvs路由规则，由serviceVIP & iptables来实现的路由规则

5.3 docker

运行容器的引擎。

5.4 pod

Pod是最小部署单元，一个Pod有一个或多个容器组成，Pod中容器共享存储和网络，在同一台Docker主机上运行

5.4.1 pod基本结构

Pause的作用：

我们看下在node节点上都会起很多pause容器，和pod是一一对应的。

每个Pod里运行着一个特殊的被称之为Pause的容器，其他容器则为业务容器，这些业务容器共享Pause容器的网络栈和Volume挂载卷，因此他们之间通信和数据交换更为高效，在设计时我们可以充分利用这一特性将一组密切相关的服务进程放入同一个Pod中。同一个Pod里的容器之间仅需通过localhost就能互相通信。

kubernetes中的pause容器主要为每个业务容器提供以下功能：

• PID命名空间：Pod中的不同应用程序可以看到其他应用程序的进程ID。
• 网络命名空间：Pod中的多个容器能够访问同一个IP和端口范围。
• IPC命名空间：Pod中的多个容器能够使用SystemV IPC或POSIX消息队列进行通信。
• UTS命名空间：Pod中的多个容器共享一个主机名；Volumes（共享存储卷）：
• Pod中的各个容器可以访问在Pod级别定义的Volumes。

5.4.2 控制器pod

1) ReplicationController & ReplicaSet & Deployment

ReplicationController

用来确保容器应用的副本数始终保持在用户定义的副本数，即如果有容器异常退出，会自动创建新的Pod来替代，而如果异常多出的容器也会自动回收。

在新版本的 Kubernetes 中建议使用ReplicaSet 来取代ReplicationController

ReplicaSet

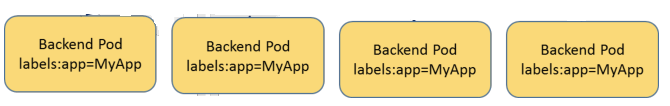

ReplicaSet跟ReplicationController没有本质的不同，只是名字不一样，并且ReplicaSet支持集合式的selector

虽然ReplicaSet可以独立使用，但一般还是建议使用Deployment来自动管理ReplicaSet,这样就无需担心跟其他机制的不兼容问题（比如 ReplicaSet 不支持 rolling-update 但 Deployment支持）

Deployment为Pod和ReplicaSet 提供了一个 声明式定义方法，用来替代以前的 ReplicationController 来方便的管理应用。

典型的应用场景：

• 1、定义Deployment 来创建 Pod 和 ReplicaSet
• 2、滚动升级和回滚应用
• 3、扩容和索容
• 4、暂停和继续 Deployment

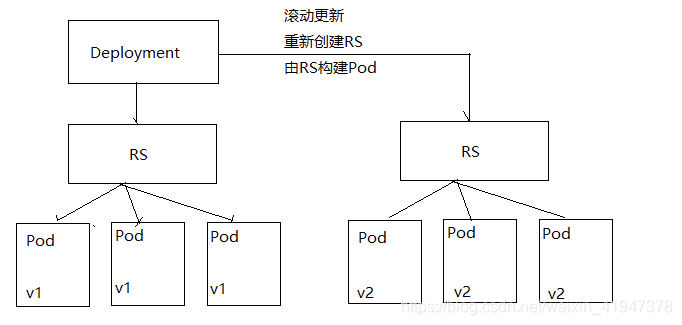

Deployment不仅仅可以滚动更新，而且可以进行回滚，如何发现升级到V2版本后，发现服务不可用，可以回滚到V1版本。

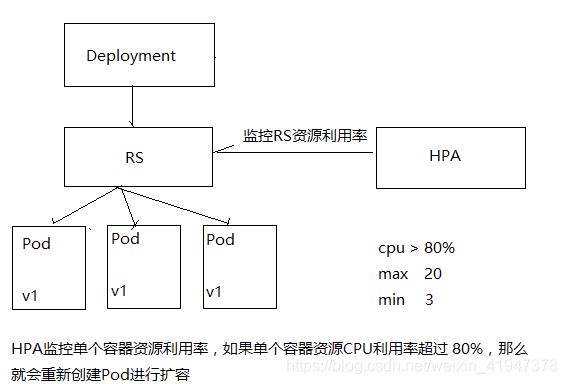

HPA(HorizontalPodAutoScale)

Horizontal Pod Autoscaling 仅适用于 Deployment 和 ReplicaSet,在V1版本中仅支持根据Pod的CPU利用率扩容，在vlalpha版本中，支持根据内存和用户自定义的metric扩缩容

2) StatefullSet

StatefullSet 是为了解决有状态服务的问题（对应Deployments 和 ReplicaSets 是为无状态服务而设计），其应用场景包括：

• 1、 稳定的持久化存储，即Pod重新调度后还是能访问的相同持久化数据，基于PVC来实现
• 2、稳定的网络标志，及Pod重新调度后其 PodName 和 HostName 不变，基于Headlesss Service（即没有 Cluster IP 的 Service）来实现。
• 3、有序部署，有序扩展，即Pod是有顺序的，在部署或者扩展的时候要依据定义的顺序依次进行（即从 0 到 N-1,在下一个Pod运行之前所有之前的Pod必须都是Running 和 Ready 状态），基于 init containers 来实现。
• 4、有序收缩，有序删除（即从N-1 到 0）

解析：

有状态：需要实时的进行数据更新及存储，把某个服务抽离出去，再加入回来就没有办法正常工作，这样的服务就是有状态服务。
例如： mysql，Redis…

无状态：docker主要面对的是无状态服务，所谓的无状态服务就是没有对应的存储数据需要实时的保留，或者是把服务摘除后经过一段时间运行后再把服务放回去依然能够正常运行，就是无状态服务。
例如： Apache、lvs

3) DaemonSet

DaemonSet确保全部（或者一些 [ node打上污点（可以想象成一个标签）,pod如果不定义容忍这个污点，那么pod就不会被调度器分配到这个node ]）Node上运行一个Pod的副本。当有Node加入集群时，也会为他们新增一个Pod。当有Node从集群移除时，这些Pod也会被回收。删除DaemonSet将会删除他创建的所有Pod,使用DaemonSet 的一些典型用法：

• 1、运行集群存储daemon,例如在每个Node上运行glustered,ceph
• 2、在每个Node上运行日志收集Daemon,例如：fluentd、logstash.
• 3、在每个Node上运行监控Daemon,例如：Prometheus Node Exporter

Job 负责批处理任务，即仅执行一次的任务，它保证批处理任务的一个或多个Pod成功结束
Cron Job管理基于时间Job,即：

• 在给定时间点只运行一次
• 周期性地在给定时间点运行

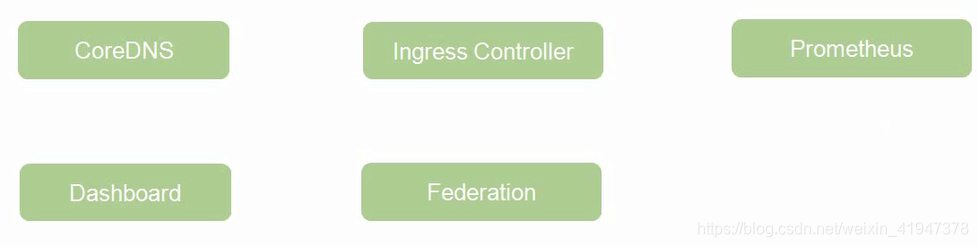

6. 其他插件

COREDNS：可以为集群中的SVC创建一个域名IP的对应关系解析
DASHBOARD：给 K8S 集群提供一个 B/S 结构访问体系
INGRESS CONTROLLER：官方只能实现四层代理，INGRESS 可以实现七层代理
FEDERATION：提供一个可以跨集群中心多K8S统一管理功能
PROMETHEUS：提供K8S集群的监控能力
ELK：提供 K8S 集群日志统一分析介入平台
